WLW不銹鋼無油立式真空泵

【所屬類別】：防腐不銹鋼系列

全國24小時銷售熱線:
13906281908

往復式真空泵（又稱活塞式真空泵）,屬于低真空獲得設備之一，它的極限壓力一般在1330～2660Pa，它的抽速范圍比較大，從50L/S到600L/S，適用于石油、化工、醫藥、食品、輕工、冶金、電氣等行業中的真空浸漬、鋼水真空處理、真空蒸餾、真空蒸發、真空濃縮、真空結晶、真空干燥、真空過濾及混凝土的真空作業等方面的抽除氣體。往復式真空泵不適用于抽除含氧過高的、有爆炸性的、對金屬有腐蝕性的、以及含有顆粒塵埃的氣體，也不適用于把氣體從一個容器輸送到另一個容器，作輸送泵用。如圖為往復式真空泵的工作原理圖，往復式真空泵的主要部件是氣缸1及在其中作往復直線運動的活塞2，活塞的驅動是用曲柄連桿機構3（包括十字頭）來完成的。除上述主要部件外還有排氣閥4和吸氣閥5等重要部件，以及機座、曲軸箱、動密封和靜密封等輔助部件。

運轉時，在電動機的驅動下，通過曲柄連桿機構的作用（旋轉運動轉變成直線運動），使氣缸內的活塞作往復運動。當活塞在氣缸內從左端向右端運動時，由于氣缸的左腔體積不斷增大，左腔空間的壓強不斷的降低，當左腔空間內的壓強低于被抽容器內的壓強，根據氣體壓強平衡的原理，被抽容器內的氣體經過吸氣閥5不斷地被抽進左腔，此時正處于吸氣過程。

當活塞達到最右位置時，氣缸左腔內就充滿了氣體。接著活塞從右端向左端運動，此時吸氣閥5自動關閉。氣體隨著活塞從右往左運動而逐漸被壓縮。當氣缸內的氣體達到排氣壓力時，此時排氣閥4被打開，氣體被排出，完成了一個工作循環。當活塞在從左端向右端運動時，重復上述循環，直到被抽容器達到某一平衡壓力為止。

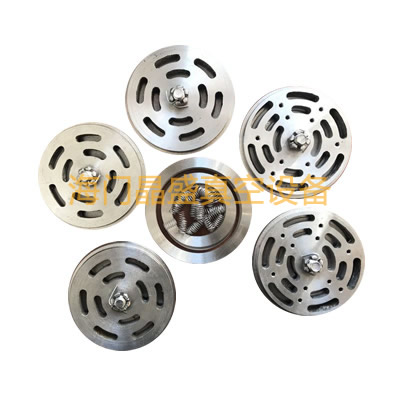

在往復泵中，吸氣閥和排氣閥是非常重要的部件且是易損部件，它們工作的好壞直接影響往復泵的極限壓力、抽氣速率、功率消耗以及運行的可靠性。

型號性能		WLW-50	WLW-70	WLW-100	WLW-150	WLW-200	WLW-300	WLW-600
極限壓力(≤Pa)		2000	2000	2000	2000	2000	2000	2000
抽氣速率(L/S)		50	70	100	150	200	300	600
電動機	型號	Y132M1-6	Y132M2-6	Y160M-6	Y160L-6	Y180L-6	Y200L2-6	Y280S-6
電動機	功率	4	5.5	7.5	11	15	22	45
轉速		270	380	350	210	280	250	240
吸氣口法蘭內徑		Φ50	Φ50	Φ95	Φ125	Φ125	Φ160	Φ245
排氣口法蘭內徑		Φ50	Φ50	Φ95	Φ125	Φ125	Φ160	Φ245
進水管內徑		Φ15	Φ15	Φ15	Φ15	Φ15	Φ15	Φ15
出水管內徑		Φ15	Φ15	Φ15	Φ15	Φ15	Φ15	Φ15
泵溫升(℃)		≤40	≤40	≤40	≤40	≤40	≤40	≤40
噪音dB(A)		≤70	≤75	≤75	≤78	≤80	≤80	≤80
重量含電機(Kg)		500	520	700	900	1000	1500	3100
